心エコー。下大静脈(IVC)の描出。血行動態の評価。

11月10日(水曜日)21時~





下大静脈の描出



私の施設では、心エコー検査で最初にIVC(下大静脈)径と胸水の有無を確認します🍀測り忘れちゃうので(  ˙-˙  )

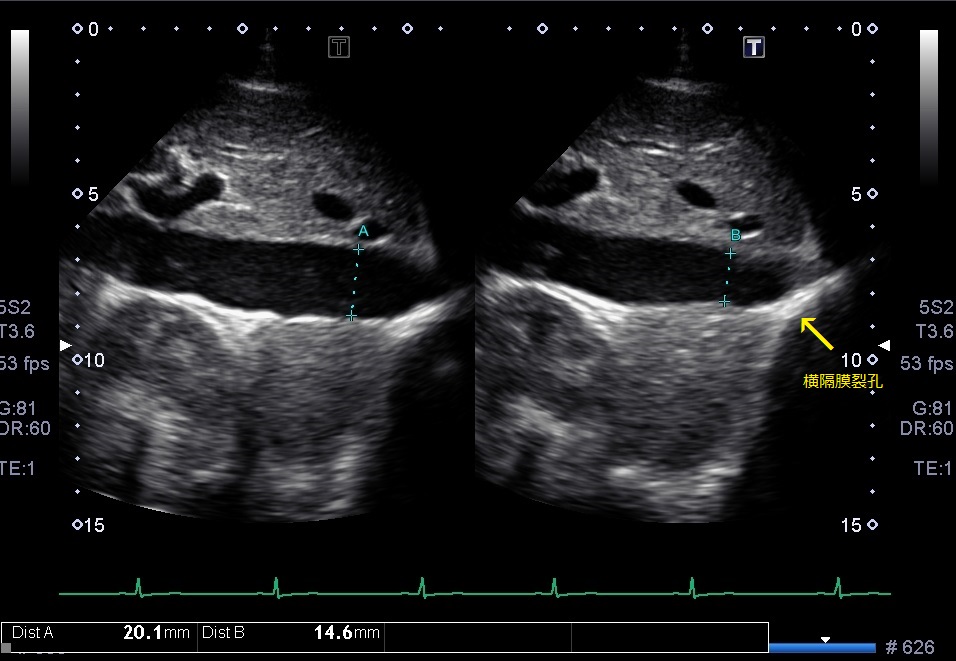

計測部位は施設によって異なるようですが、右房から3㎝ほど遠位側、脊柱部位や横隔膜裂孔を避けて計測している施設が多いようです🍀







f:id:Rapyutatta:20211117155252j:plain

下大静脈の呼吸性変動

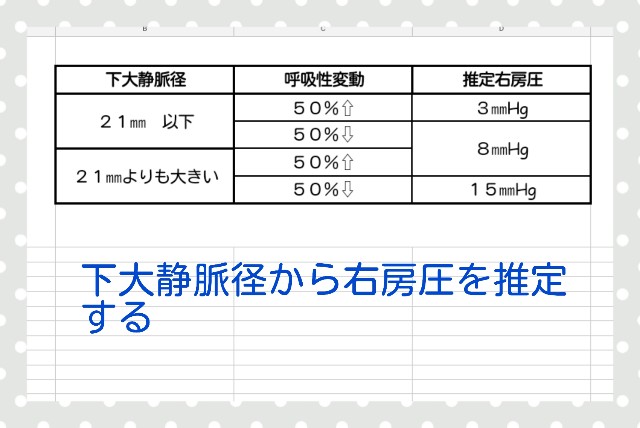

下大静脈(IVC)の径から

右房圧(中心静脈圧)を推定

うっ血・脱水

右心負荷所見の情報

を得る。




f:id:Rapyutatta:20211112171342j:image



呼吸による変動を見る

sniff test:鼻をすするような呼吸で虚脱の有無を確認。

下大静脈の最大径が21㎜より大きい時:溢水が疑われる。(うっ血)



若年者やアスリートなどでは右房圧が高くなくてもIVC径が大きい場合がある。

心窩部からの描出ができない場合は、右肋間アプローチで肝を介して描出する。

アメリカ心エコー図学会での21mmなので、日本人ということで17mmをラインにしている施設もあるみたいです。







f:id:Rapyutatta:20211109134824j:plain

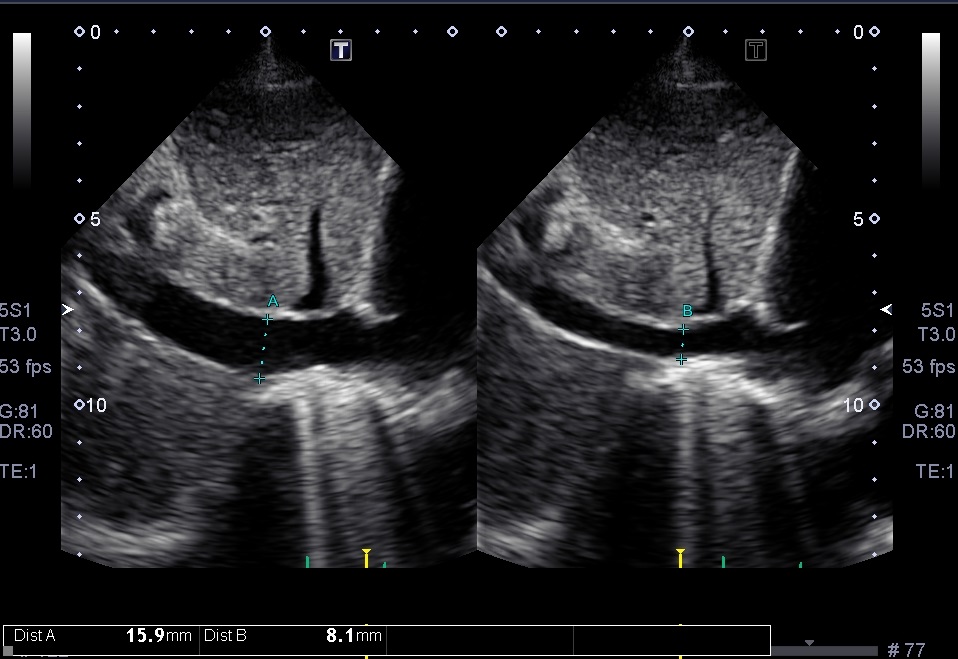

下大静脈の呼吸性変動

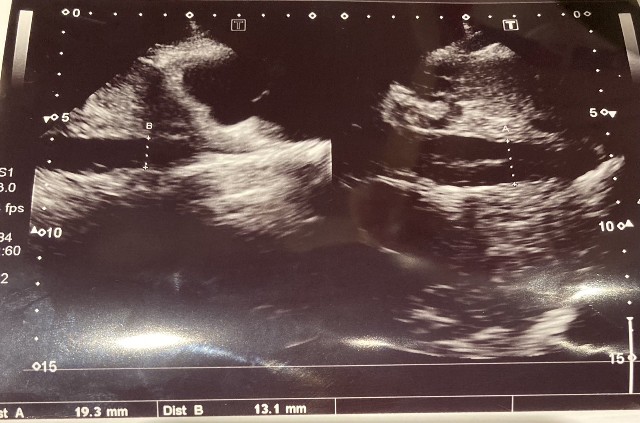

もう少し遠位部で計測する。






f:id:Rapyutatta:20211109122530j:image

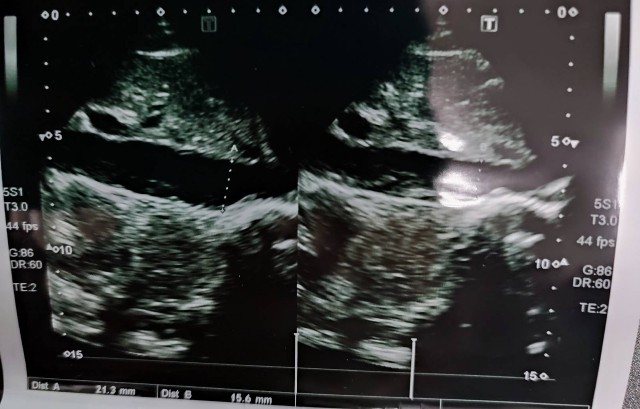

OK






f:id:Rapyutatta:20211109122544j:image

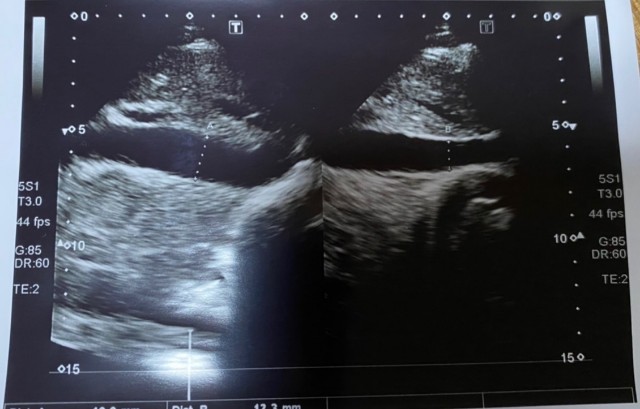

もう少し遠位部で計測する。






f:id:Rapyutatta:20211109122558j:image

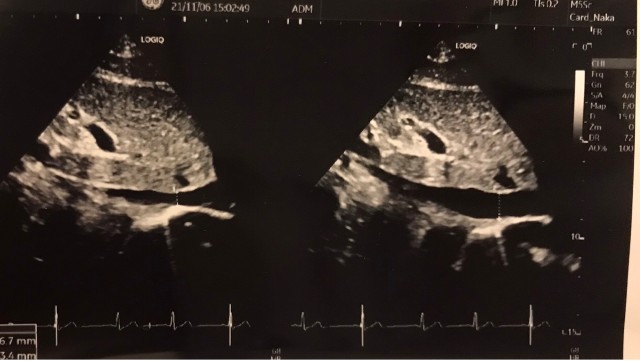

変動前後の計測位置が同じ場所になっていない。






f:id:Rapyutatta:20211110104608j:image

もう少し遠位側で計測する。







🍀先生からの補足🍀

longで出すとホントの径を測っているか、分かりません。shortで見て楕円が円に近ければ、21mm以下でも拡張してると読むべきです。ある程度の体格差はあります。ちゃんと扁平になっていれば、少なくとも圧は高くない。
shortでの確認を。

🍀🍀🍀🍀🍀🍀🍀🍀





右房圧を推定してから。。。

その①

三尖弁逆流速波形から得られたTRPGに、右房圧を加算することで右室収縮期圧(肺動脈圧)を推定。

推定肺動脈収縮期圧35㎜Hg以上で肺高血圧を示唆する。

(右室・右室流出路・肺動脈に狭窄がないことが条件)





www.rapyutatta.me



右房圧を推定してから。。。

その②

肺動脈弁逆流速波形から、左室拡張末期圧と平均肺動脈圧の推定する。





www.rapyutatta.me
