解像度が低いエコー機械でも…

心エコーMモード。僧房弁レベル。

経胸壁心エコー

Mモード僧房弁レベル。



9月15日(水)21時~



・AMLとPMLの両方の弁尖の断面を捉えているか?可動性は良好か?

PML(僧房弁後尖)の弁尖を捉えるのが難しい。。。



・弁に震えはないか?

fluttering(フラッタリング):大動脈弁逆流血が僧房弁前尖(AML)に当たって振動する。

afの時にも緩やかにふるえる。

腱索断裂時。



・EPSSは5㎜あるか?

5㎜未満の場合、流出路が狭い。

ボリューム不足や非対称性中隔肥大



・SAM、B-B´stepはないか?

SAM(systolic anterior movement):僧房弁前尖の収縮期前方運動。

収縮期にAML(僧房弁前尖)が心室中隔側へ動く現象。

左室流出路狭窄例に多く観察される。

非対称性中隔肥大(ASH)・肥大型閉塞性心筋症(HOCM)・S字中隔



B-B´step

僧房弁閉鎖の前にでるノッチ。

僧房弁MモードのA-C間(A派の下行脚)に生じる棚で、左室拡張障害に伴い出現。

左室拡張末期圧の上昇を意味する。

Ⅰ度房室ブロックや徐脈時にも見られる。



f:id:Rapyutatta:20210916095813p:plain

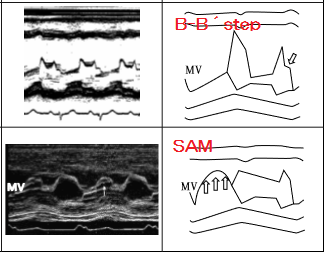

B-Bstep SAM





・AMLとPMLの接合はずれてないか?

僧房弁の逸脱

(逸脱部位診断には多断面からの観察が必要)





🍀先生からの補足🍀腱索

部分断裂
Torn chordeaeにはMモードにしたら
IIIIIIIというようなストライプが出る事がある。harmonic striped patternと言い部分断裂の証拠です。ただ最近の機器は性能が良くなり、出にくくなった。palseの発振スピードより、切れた腱索の震えるスピードが早いとこうなる。

全断裂ruptured chorder tendineaeに近いと弁がLAに入り込むようになる。

🍀ありがとうございました🙌🏻💕🍀























f:id:Rapyutatta:20210914143155j:plain

僧房弁レベルMモード






f:id:Rapyutatta:20210914151202j:image

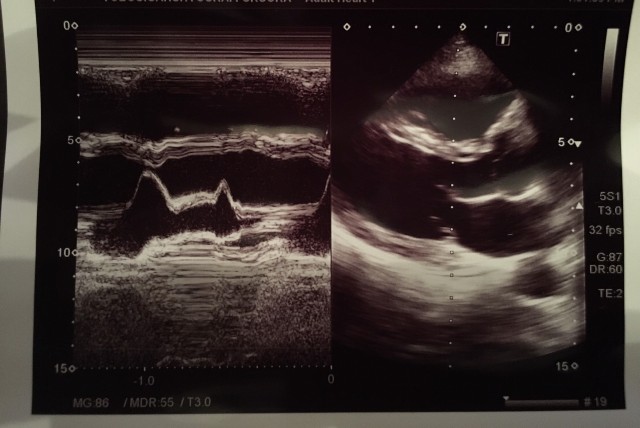

PMLの弁尖にMモードの線が当たってないので やや左側へ。

もう一肋間上からの描出を試してみると、Aoと左室の角度が付かず綺麗な長軸になる。

EPSSが5㎜無いのは斜めに入っているから。








f:id:Rapyutatta:20210914151217j:image

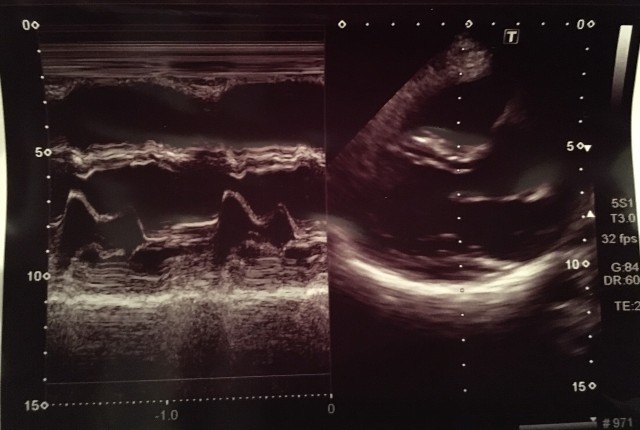

Mモードの線が弁腹を通ってる。






f:id:Rapyutatta:20210914151225j:image

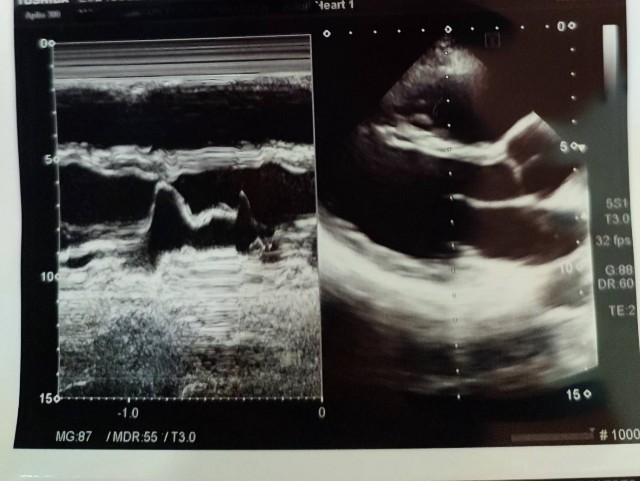

ゲインが高くPMLと左室後壁がMモードで判別できない






f:id:Rapyutatta:20210914151234j:image

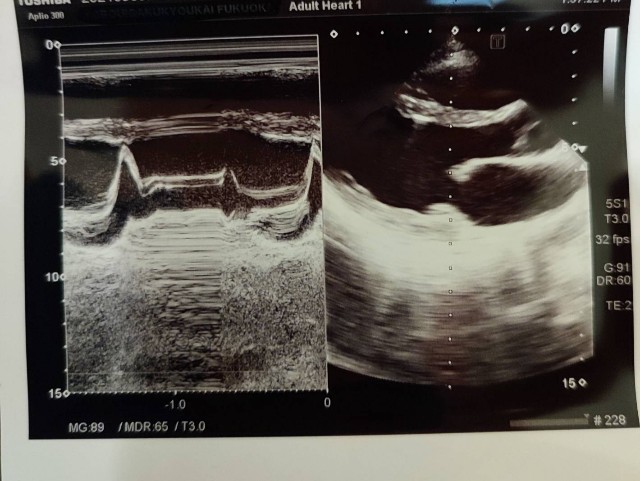

AMLは弁尖をとらえてるのでOK

PMLは弁腹をとらえてるので少しプローブを左に傾ける

肋間の高さはOK




f:id:Rapyutatta:20210915164500j:image

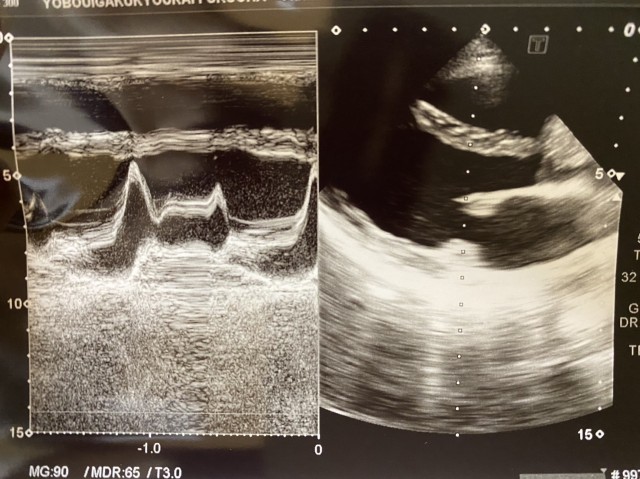

PMLの弁尖がとらえられてないので、やや胸骨に寄ってガイドを少し左へ

Mモードのゲインが高いので左室後壁とPMLの区別がわかりにくい

長軸のAoが見えてない



f:id:Rapyutatta:20210915164514j:image

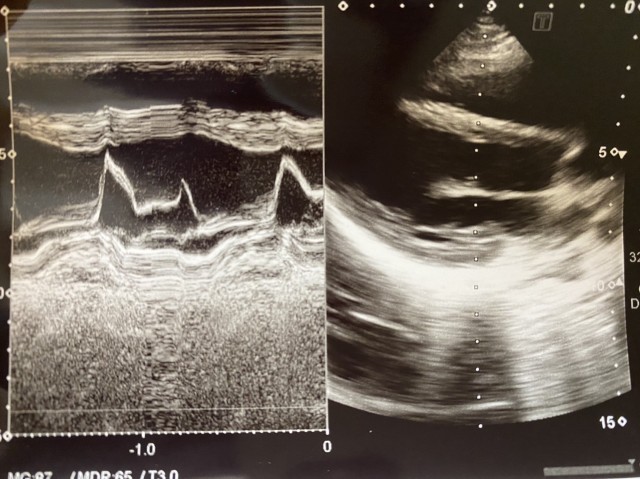

BモードでAo・LAがよく見えていない





画像の提出ありがとうございました(•ᵕᴗᵕ•)

次回は9月29日(水)21時~

左室のMモードです。‪ついにEF( 'ω' و(و "フリフリ‬







9月24日(金)21時~は心エコー超音波テキスト3版を先生と一緒に朗読です。

一人で読むと難しいと感じる人。読むのを途中で断念する人etcなどこの機会に一緒にいかかですか(*´∀`*)??



勉強会で使用している教科書はこちら⇩

心臓超音波テキスト 第3版



[http://心臓超音波テキスト 第3版]









【Bモードでみる僧房弁】

・弁の開放制限はないか?

・EPSSは保たれているか?

・AMLのdomingはないか?

・弁の逸脱はないか?

・弁の器質的な変化はないか?(石灰化や浮腫等)

・弁に付着する疣贅はないか?

・逆流は?その方向は??
